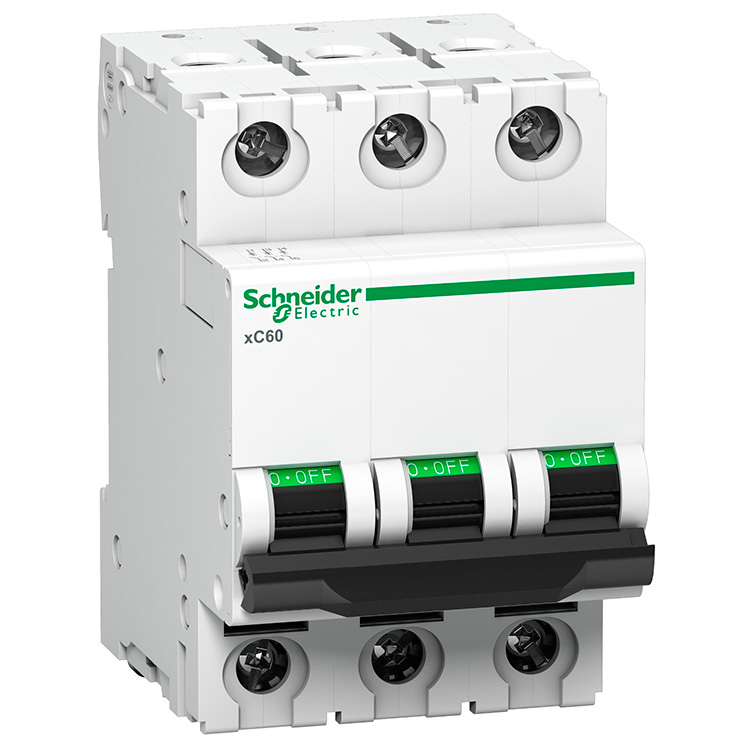

Авт. выключатель Acti 9 MCB xC60 3P 40A C 10kA
Артикул: A9N3P40C
Скопировано!
| Ассортимент | Acti9 |
|---|---|
| Название продукта | XC60 |
| Тип изделия или компонента | Миниатюрный автоматический выключатель |
| Краткое название устройства | xC60 |
| Описание полюсов | 3P |
| Количество защищенных полюсов | 3 |
| [В] номинальный ток | 40 А |
| Тип сети |
Постоянный переменный |
| Технология отключения | Тепломагнитный |
| Код кривой | C |
| Категория использования | Категория A, соответствующая EN / IEC 60947-2 |
| Пригодность для изоляции | Да, соответствует EN / IEC 60947-2 |
| Частота сети | 50/60 Гц |
|---|---|
| [Ue] номинальное рабочее напряжение |
240 В переменного тока 50/60 Гц 380 ... 415 В переменного тока 50/60 Гц 100 ... 125 В постоянного тока |
| Предел магнитного отключения | 8 x Дюймов +/- 20 % |
| Отключающая способность |
10000 А Icn при 240 В переменного тока частотой 50/60 Гц в соответствии с EN/ IEC 60898-1 10000 А Icn при 415 В переменного тока частотой 50/60 Гц в соответствии с EN / IEC 60898-1 Блок питания мощностью 15 кА при 380 ... 415 В переменного тока частотой 50/60 Гц в соответствии с EN / IEC 60947-2 Блок питания мощностью 15 кА при 100...125 В постоянного тока в соответствии с EN / IEC 60947-2 |
| [Ics] номинальная отключающая способность при эксплуатации |
7,5 кА в соответствии с EN / IEC 60947-2 - 380 ... 415 В переменного тока 50/60 Гц 15 кА в соответствии с EN / IEC 60947-2 - 100...125 В постоянного тока |
| Класс ограничения |
3 соответствует EN / IEC 60898-1 3 соответствует EN / IEC 60947-2 |
| [Ui] номинальное напряжение изоляции | 500 В переменного тока частотой 50/60 Гц в соответствии с EN / IEC 60947-2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ соответствует EN / IEC 60947-2 |
| Индикатор положения контакта | ДА |
| тип управления | Переключатель |
| локальная сигнализация | Индикация включения / ВЫКЛЮЧЕНИЯ |
| Режим монтажа | Зажимной |
| монтажная поддержка | DIN-рейка 35 мм |
| Совместимость с гребенчатой шиной и распределительным блоком | Верхний: ДА |
| шаг 9 мм | 6 |
| высота | 85 мм |
| Ширина | 54 мм |
| Глубина | 77,5 мм |
| Вес нетто | 0,31 кг |
| Цвет | Белый |
| Механическая долговечность | 20000 циклов |
| Электрическая долговечность | 10000 циклов |
| Соединения - клеммы |
Двухконтактные (сверху) Клеммы туннельного типа (снизу) 25 мм2 гибкие Клеммы туннельного типа (снизу) 35 мм2 жесткие |
| Длина зачистки провода | 13 мм для верхнего или нижнего подключения |
| Момент затяжки | 3,5 Н.м |
| защита от утечки на землю | Отдельный блок |
| Совместимость с продуктом |
Вспомогательные устройства C60 Аксессуары C60 |
| Стандарты |
EN/IEC 60898-1 EN /IEC 60947-2 |
|---|---|
| Степень защиты IP | IP20 соответствует стандарту IEC 60529 |
| Степень загрязнения | 3 |
| Тропизация | 2 соответствует стандарту IEC 60068-1 |
| Категория перенапряжения | IV |
| Относительная влажность | 95% при 55 ° C |
| температура окружающего воздуха для работы | -30...70 °C |
| Температура окружающего воздуха при хранении | -40...85 °C |
| Тип блока в комплекте 1 | PCE |
|---|---|
| Количество блоков в упаковке 1 | 1 |
| Упаковка высотой 1 | 5,4 см |
| Упаковка шириной 1 | 7,6 см |
| Комплектация 1 Длина | 8,4 см |
| Вес упаковки 1 кг | 340 г |
Характеристики
Артикул
A9N3P40C
Характеристика срабатывания
C
Номинальный ток
40 A
Количество полюсов
3p
Номинальный ток короткого замыкания
10 kA
Brand
Schneider Electric
Производитель
Schneider Electric
