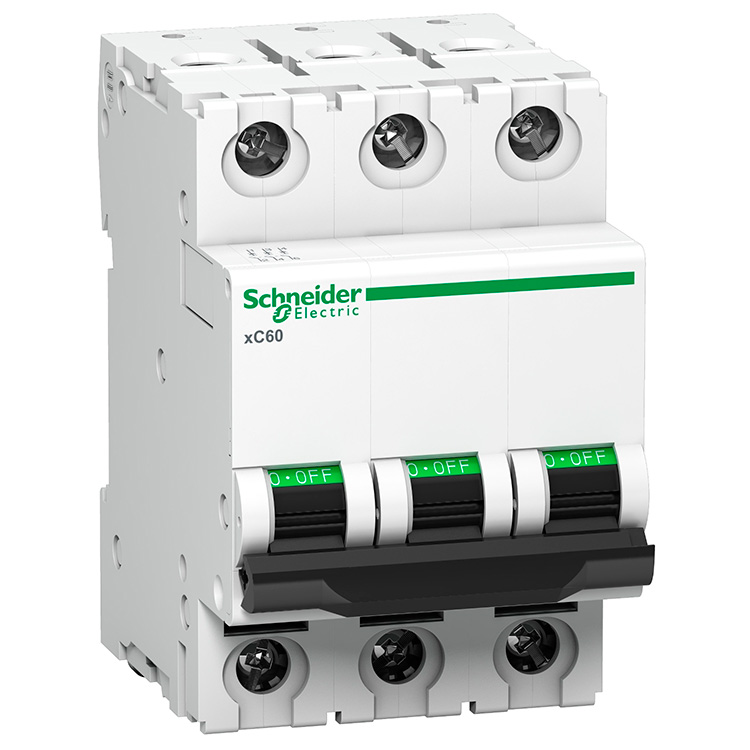

Авт. выключатель Acti 9 MCB xC60 3P 63A C 10kA
Авт. выключатель Acti 9 MCB xC60 3P 63A C 10kA
Ассортимент | Acti9 |
|---|---|
Название продукта | XC60 |
Тип изделия или компонента | Миниатюрный автоматический выключатель |
Краткое название устройства | xC60 |
Описание полюсов | 3P |
Количество защищенных полюсов | 3 |
[В] номинальный ток | 63 A |
Тип сети | Постоянный переменный |
Технология отключения | Тепломагнитный |
Код кривой | C |
Категория использования | Категория A, соответствующая EN / IEC 60947-2 |
Пригодность для изоляции | Да, соответствует EN / IEC 60947-2 |
Частота сети | 50/60 Гц |
|---|---|
[Ue] номинальное рабочее напряжение | 240 В переменного тока 50/60 Гц 380 ... 415 В переменного тока 50/60 Гц 100 ... 125 В постоянного тока |
Предел магнитного отключения | 8 x Дюймов +/- 20 % |
Отключающая способность | 10000 А Icn при 240 В переменного тока частотой 50/60 Гц в соответствии с EN / IEC 60898-1 10000 А Icn при 415 В переменного тока частотой 50/60 Гц в соответствии с EN / IEC 60898-1 10 кА Icu при 380 ... 415 В переменного тока частотой 50/60 Гц в соответствии с EN / IEC 60947-2 15 кА Icu при 100 ... 125 В постоянного тока в соответствии с EN / IEC 60947-2 |
[Ics] номинальная отключающая способность при эксплуатации | 7,5 кА в соответствии с EN / IEC 60947-2 - 380 ... 415 В переменного тока 50/60 Гц 15 кА в соответствии с EN / IEC 60947-2 - 100...125 В постоянного тока |
Класс ограничения | 3 соответствует EN / IEC 60898-1 3 соответствует EN / IEC 60947-2 |
[Ui] номинальное напряжение изоляции | 500 В переменного тока частотой 50/60 Гц соответствует EN / IEC 60947-2 |
[Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ соответствует EN / IEC 60947-2 |
Индикатор положения контакта | ДА |
тип управления | Переключатель |
локальная сигнализация | Индикация ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ |
Режим монтажа | Зажимной |
монтажная поддержка | DIN-рейка 35 мм |
Совместимость с гребенчатой шиной и распределительным блоком | Верхний: ДА |
шаг 9 мм | 6 |
высота | 85 мм |
Ширина | 54 мм |
Глубина | 77,5 мм |
Вес нетто | 0,31 кг |
Цвет | Белый |
Механическая долговечность | 20000 циклов |
Электрическая долговечность | 10000 циклов |
Соединения - клеммы | Двухконтактные (сверху) Клеммы туннельного типа (снизу) 25 мм2 гибкие Клеммы туннельного типа (снизу) 35 мм2 жесткие |
Длина зачистки провода | 13 мм для верхнего или нижнего подключения |
Момент затяжки | 3,5 Н.м |
защита от утечки на землю | Отдельный блок |
Совместимость с продуктом | Вспомогательные устройства C60 Аксессуары C60 |
Стандарты | EN/IEC 60947-2 EN /IEC 60898-1 |
|---|---|
Степень защиты IP | IP20 соответствует стандарту IEC 60529 |
Степень загрязнения | 3 |
Тропизация | 2 соответствует стандарту IEC 60068-1 |
Категория перенапряжения | IV |
Относительная влажность | 95% при 55 ° C |
температура окружающего воздуха для работы | -30...70 °C |
Температура окружающего воздуха при хранении | -40...85 °C |
Тип блока в комплекте 1 | PCE |
|---|---|
Количество блоков в упаковке 1 | 1 |
Упаковка высотой 1 | 5,4 см |
Упаковка шириной 1 | 7,6 см |
Комплектация 1 Длина | 8,4 см |
Вес упаковки 1 кг | 340 г |
3 850
руб. за шт
Цена с учетом НДС
Характеристики
Артикул
A9N3P63C
Характеристика срабатывания
C
Номинальный ток
63 A
Количество полюсов
3p
Номинальный ток короткого замыкания
10 kA
Brand
Schneider Electric
Производитель
Schneider Electric
